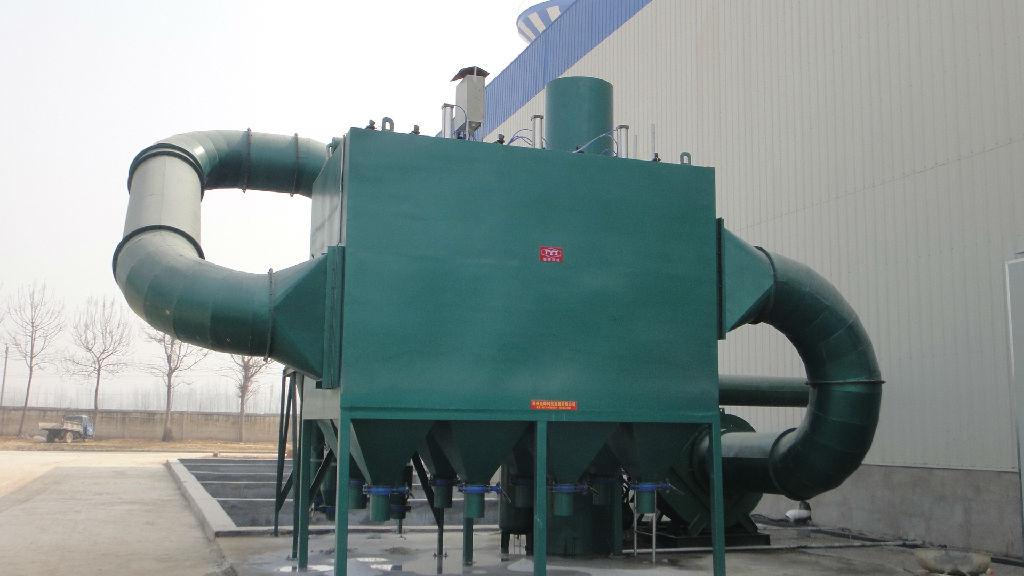

一、YF-216型高溫組合式濾筒除塵系統是一種適宜于高溫冶煉爐及其他高溫工業粉塵的高效除塵設備。其具有收集凈化效率高、適用范圍廣、工作可靠、結構簡單、操作維修簡便、使用壽命長等特點。該設備主要用于工業粉塵及高溫煙塵的清理和收集，回收有用物料，改善生產環境、防止大氣污染等。在技術指標、設備造價和運行費用等方面均優于國內同類產品。通過多項技術創新，攻克了冶煉煙塵溫度高、粒徑小、濃度波動大、煙塵吸附力強等難點，達到了國內先進水平。
二、產品特點
1、本系統濾筒采用氟聚酯纖維作為濾料，具有防污、防油、防水功能，濾筒總體結構可承受≤130°C的溫度。
2、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊。
3、濾筒結構緊湊，體積小，因此更換起來非常方便。
4、與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大，延長了濾筒的使用壽命。
5、除塵器清灰采用脈沖噴吹分室離線清灰方式。清灰過程由脈沖控制儀自動控制，用戶可根據需要采用壓力差控制或時間控制方式進行清灰。除塵器內設置多個濾筒以增加其有效過濾面積，當某個（組）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他濾筒正常工作，這樣既達到了清灰效果又不影響設備運行，使除塵器可連續運轉。
6、除塵效率高（一般可達99.6％以上），操作方便。
7、控制柜采用我公司自行研發的專用除塵控制儀控制，并以西門子S7-200 PLC實現系統的特殊控制要求，采用名牌的輸入輸出器件作為執行電器，電器柜采用我公司專用的柜體設計方案。
控制柜具有溫度1#，2#超溫及清灰報警保護功能，可避免因系統故障造成財產損失。
控制柜面板上有完善的工作指示，能便捷的判斷正常工作狀態或故障狀態，同時有效的增加了設備的美觀性。
本控制柜面板上專用除塵控制儀上的參數，可根據客戶現場需求隨時加以更改，快捷，直觀，以方便用戶操作控制。
本控制柜控制回路采用交流220V電壓控制，PLC電源為交流220V，PLC輸入，輸出部分均采用直流24V電壓控制，除塵控制儀輸出同樣采用直流24V輸出。
三、系統結構及工作原理
YF-216型高溫組合式濾筒除塵系統由進風口、旋風除塵器、花板、濾筒、進出口煙道、氣包、脈沖控制儀、噴吹閥、噴吹管、氣包支架、冷風閥、電器控制柜、測溫裝置、蝶閥、氣動裝置、引風機、煙囪、檢修門、油水分離器等組成。
高溫煙塵在引風機吸力的作用下經吸塵罩被吸入進風管道內，通過旋風除塵器的預除塵使大顆粒粉塵及部分水氣直接落入旋風除塵器筒體下部的灰筒內，高溫煙塵在經過旋風的離心力可降低一定溫度。高溫煙塵經過旋風除塵器的預除塵進入濾筒除塵器過濾，凈化后的氣體經風機的出氣口進入煙囪，經煙囪后排出。為避免高溫煙氣對濾筒的損壞，在進口煙道內裝有兩套測溫裝置，可隨時監控除塵器進風口溫度，根據設定值實時控制，使系統工作在安全，穩定狀態之中，溫控1和2分別設置3路報警，即90°C;100°C;120°C，當溫度在90°C以下，系統處于穩定狀態，各指示燈無任何顯示；在101°C -119°C之間，冷風閥自動打開補充冷風，以降低煙氣溫度，此時，相應指示燈會不停的閃爍，但蜂鳴器不會發出報警；待溫度降到90°C后,系統會在溫度穩定5分鐘后關閉冷風閥。在大于等于120°C時，系統會發出報警信號，相應指示燈不停閃爍，蜂鳴器同時發出聲響，并停止風機系統的運行，以保護設備的安全。此時，工作人員可按下“報警解除”按鈕以消除蜂鳴器聲響，待溫度低于報警設定值后，該指示燈會自動熄滅。由于顆粒型粉塵被阻隔于濾筒外表面，隨過濾時間的增加，濾筒表面的阻力也隨之增加。系統會自動進行分室、離線噴吹，噴吹同時不影響設備的運行。
