一、HMC單機脈沖袋式除塵器(HMC型)說明：

       HMC單機脈沖袋式除塵器采用脈沖噴吹的清灰方式。具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠等等的優點。廣泛用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性粉塵工業粉塵的除塵凈化與物料回收。

 　　HMC單機脈沖袋式除塵器共有六個規格，每種規格又可分為標準帶灰式A型和敞開法蘭式(無灰斗)B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹清灰裝置、電控箱組成，箱體全部采用焊接結構。檢修門用泡沫膠條密封，保證除塵器嚴密不漏風。

       HMC單機脈沖袋式除塵器構造結構特點：

       袋式除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。

 　　殼體部分由上箱體、中箱體、灰斗、進出風口組成。

 　　濾袋總成由濾袋、濾袋框架等組成。

 　　噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。

 　　排灰裝置由電機、減速器、螺旋輸送機、星形卸料閥組成。

 　　電磁脈沖閥I型采用直角脈沖閥，Ⅱ型采用直通脈沖閥，減少了脈沖閥自身的阻力，是一種較為理想的脈沖噴吹方式。

       二、HMC單機脈沖袋式除塵器工作原理：

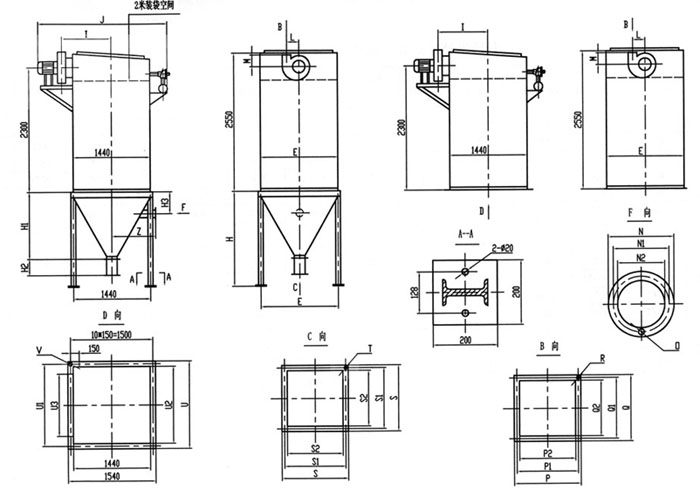

 　　HMC型除塵器的進風口設在灰斗上，當含塵氣體從進風口進入灰斗后首先碰上進風口的擋板，由于慣性作用，使用氣體粗顆粒粉塵直接進入灰斗，起到預收塵的作用，進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋，粉塵被收集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。室內收塵袋分為若干排，按照給定的時間間隔對每排收塵袋進行清灰。當脈沖閥開啟時，即向?yàn)V袋內噴入高壓空氣，以清除濾袋表面上的灰塵。各排濾袋的脈沖噴吹寬度和清灰周期，由專用的清灰程序控制器自動連續控制。除塵器的構造和工作原參見附圖。

       含塵氣體由灰斗(或下部敞開式法蘭)進入過濾室，較顆粒直接落入灰斗或料倉。
